Аэрационные жиклеры для аэрирования порошков

На производствах где применяются порошкообразные материалы, существует проблема выгрузки таких материалов из силосов хранения. Для решения данной проблемы применяют как электромеханические вибраторы, так и системы аэрации. Система аэрации отличается от электромеханических вибраторов тем, что не оказывает разрушающего воздействия на металлоконструкцию силоса цемента. Система аэрации предназначена для поддержания сыпучего, порошкообразного продукта в силосе в текучем (рыхлом) состоянии, также система аэрации применяется в оборудовании предназначенном для дозирования любых мелкодисперсных сыпучих материалов, подверженных слеживанию.

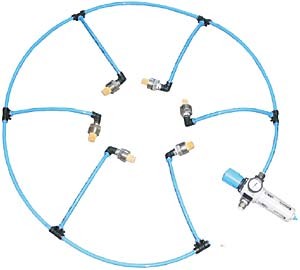

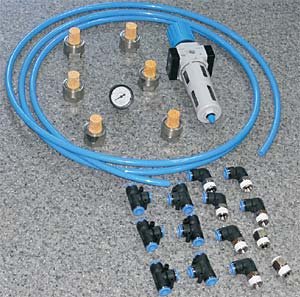

Система аэрации состоит из:

1. Редуктора давления, предназначенного для регулирования давления на определенном участке пневмосистемы.
2. Электроклапана, предназначенного для управления подачей сжатого воздуха.
3. Манометра пневмосистемы, предназначенного для визуального контроля за давлением в пневмосистеме.
4. Распределительного трубопровода, предназначенного для подвода сжатого воздуха к аэрационным жиклерам. Распределительный трубопровод крепится к воронке силоса при помощи кронштейнов, которые привариваются к стенкам воронки.
5. Переходников и соединений, предназначенных для соединения отдельных участков пневмосистемы в общую систему.
6. Аэрационных жиклеров, предназначенных непосредственно для аэрирования материала, устанавливаются в нижней части силоса в количестве 6-8 штук.

Также возможно применение в составе пневмосистемы воздушного ресивера, необходимого для правильной работы системы аэрации.
Принцип работы системы аэрации:

Воздух от пневмосистемы подается на вход ресивера, далее поступает в сепаратор, где происходит удаление влаги, воздух достигает требуемой точки росы и после настройки требуемого рабочего давления в 0,02 МПа регулятором давления с манометром он по трубам из полипропилена поступает к аэрационным жиклерам. Для нормальной работы требуется постоянная подача воздуха определенного давления и расхода.

Аэрационные жиклеры

Аэрационные жиклеры устанавливаются снаружи на стенки силосов и резервуаров. В этой связи они особенно подходят для применения на уже существующих силосах или в случаях, когда доступ внутрь резервуара невозможен. Пластиковая вставка с жиклером из спеченного металла привинчивается на муфту из углеродистой стали, приваренную к стенке силоса с предварительно проделанным отверстием. Аэрационные жиклеры U025 используются при работе с мелкими порошками при рабочем давлении в 0,2 бар.
